FG44四閥板四通快速換向閥

產品分類：蓄熱式部件

FG44系列四閥板四通快速換向閥是在LSP24系列雙閥板四通快速換向閥基礎上的改進型產品。繼承了雙閥板閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。

訂購熱線：0510-88818999

跟此產品相關的產品

產品詳情

產品信息 /PRODUCT INFORMATION

概述

FG44系列四閥板四通快速換向閥是在FG24系列雙閥板四通快速換向閥基礎上的改進型產品。繼承了雙閥板閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。增加了先快速截止后快速換向功能，可以省略雙閥板煤氣換向閥前的快速切斷，并可省略快速切斷的打開過程。因此，特別適用于蓄熱式加熱爐煤氣的快速換向。

執行標準

FG系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。

主要技術參數

規格范圍	400~1200mm	單程動作時間	<2 s
適用介質	空氣、煤氣、煙氣	許用環境溫度	-10~+60℃
許用介質壓力	<0.012MPa	驅動介質壓力	壓縮空氣或氮氣0.4~0.6MPa
許用介質溫度	-10~+250℃	執行機構形式	氣缸

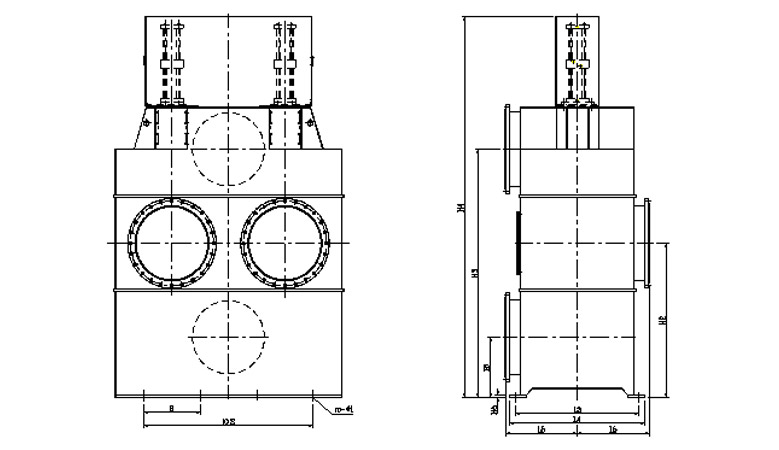

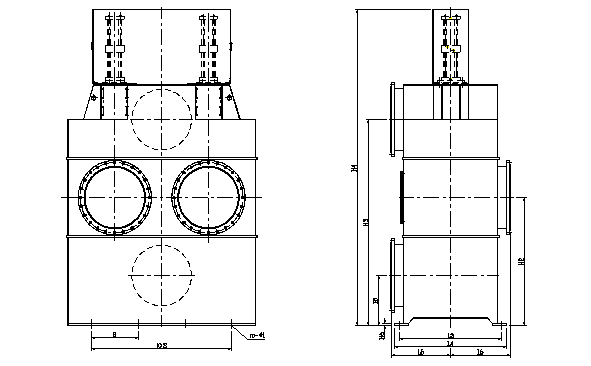

LSP44四閥板四通快速換向閥外形圖

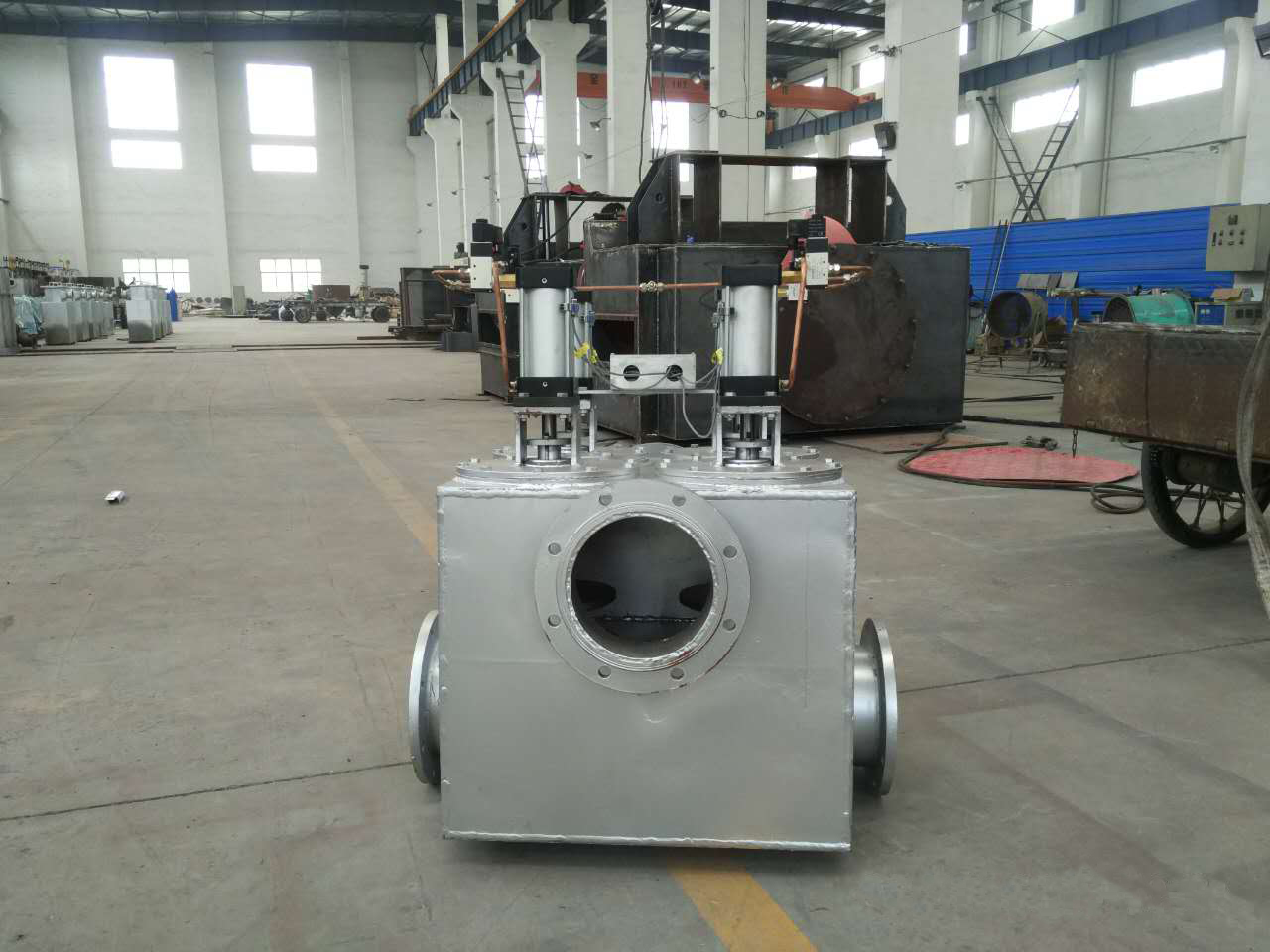

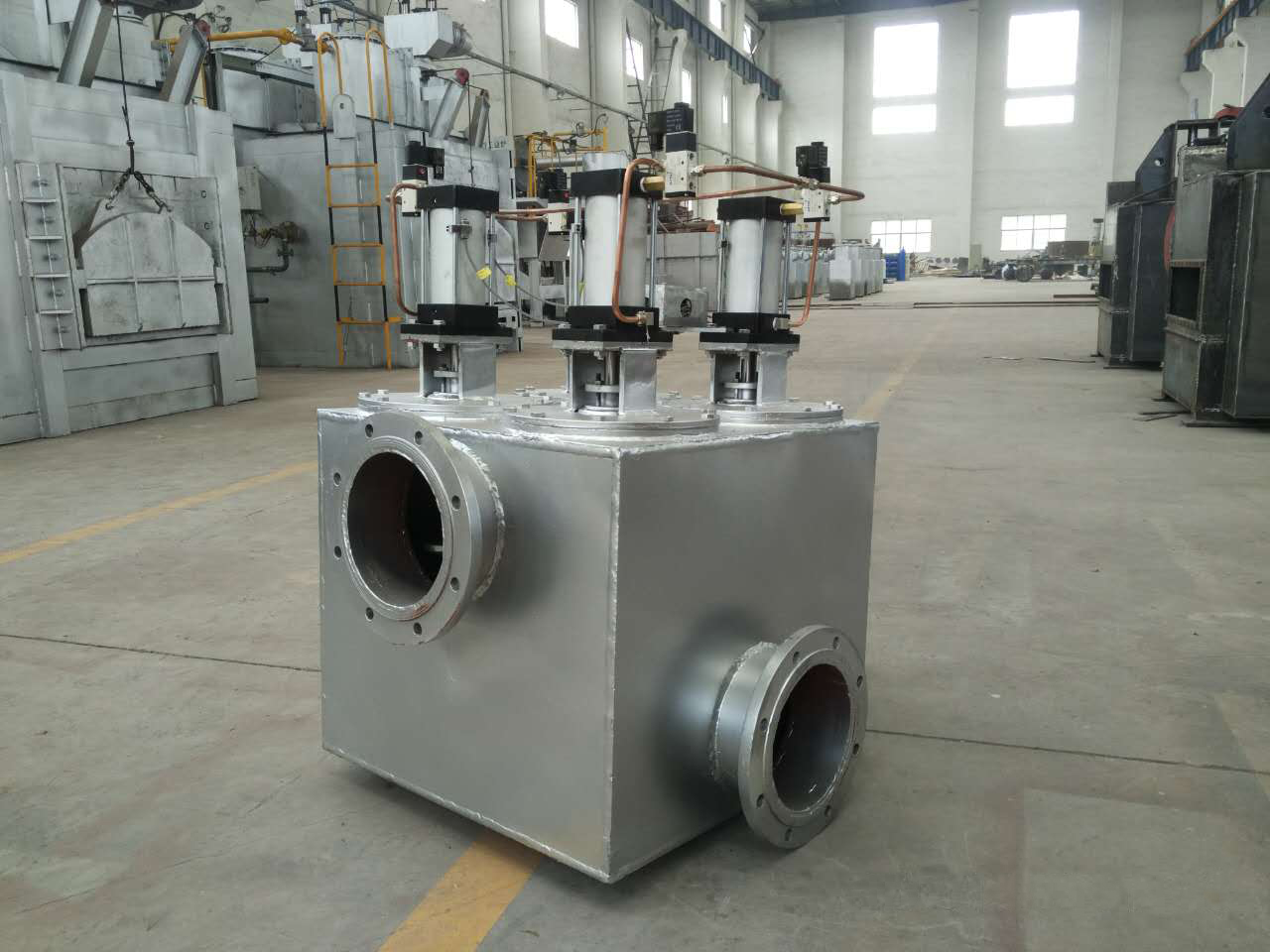

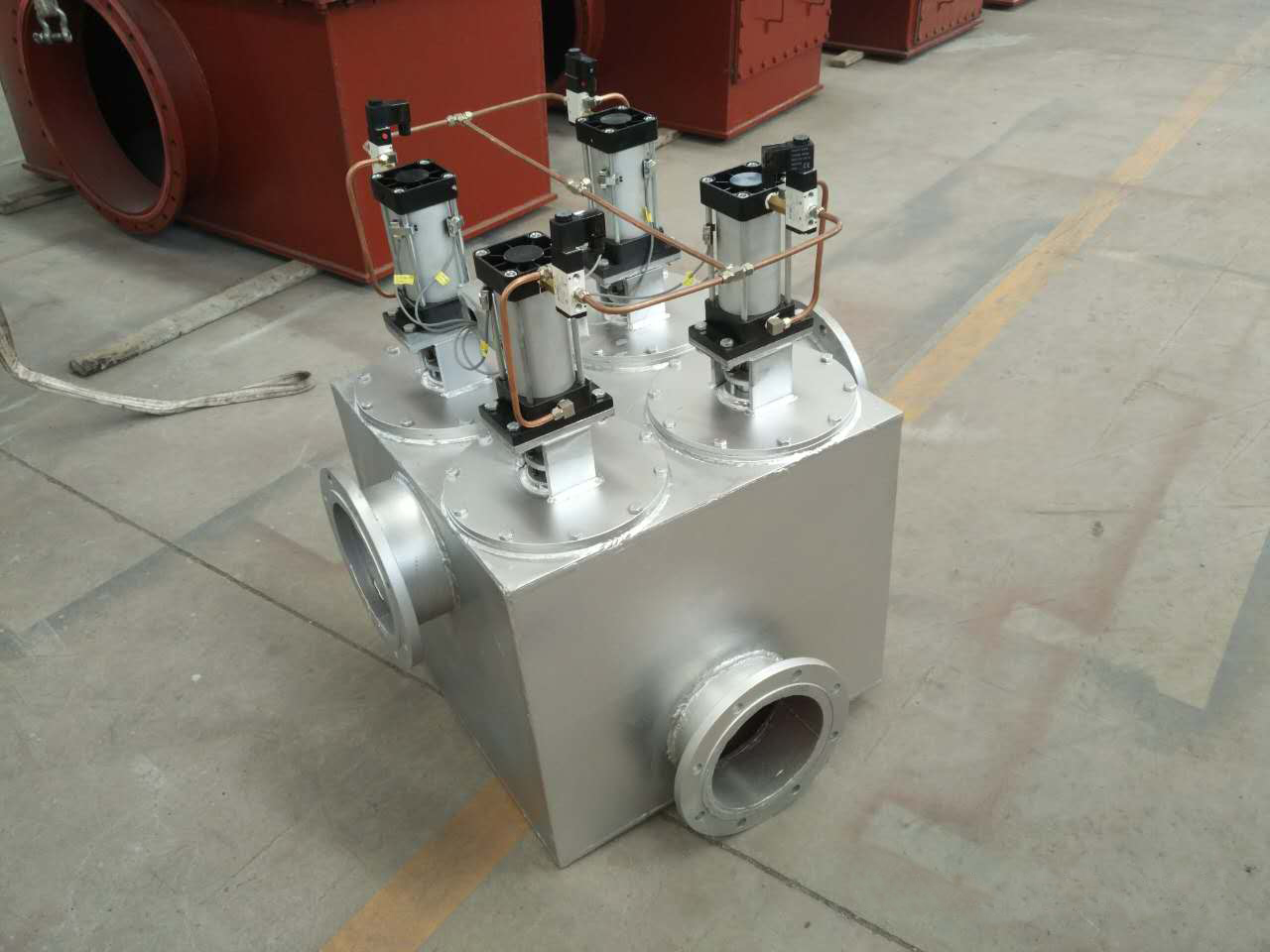

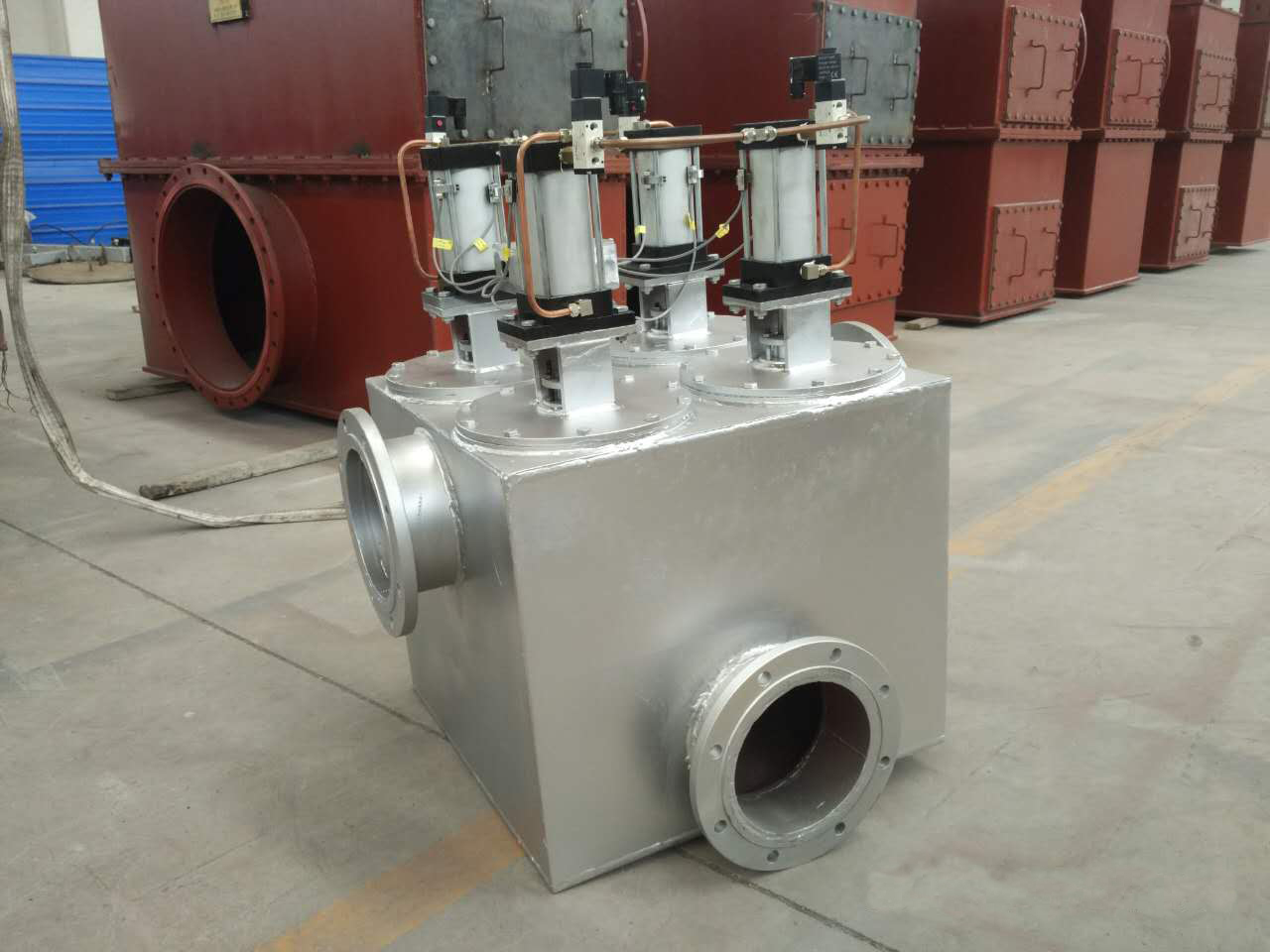

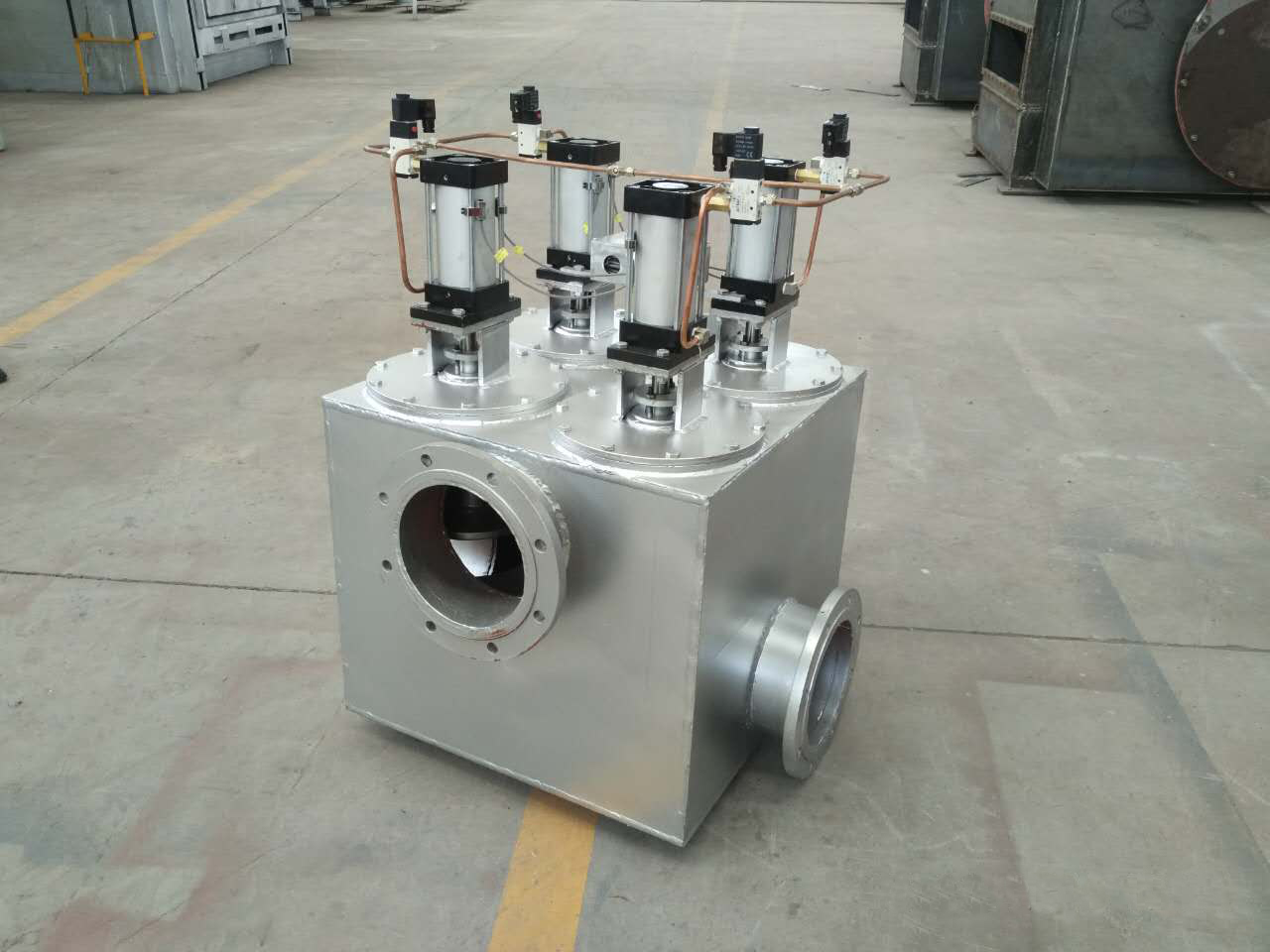

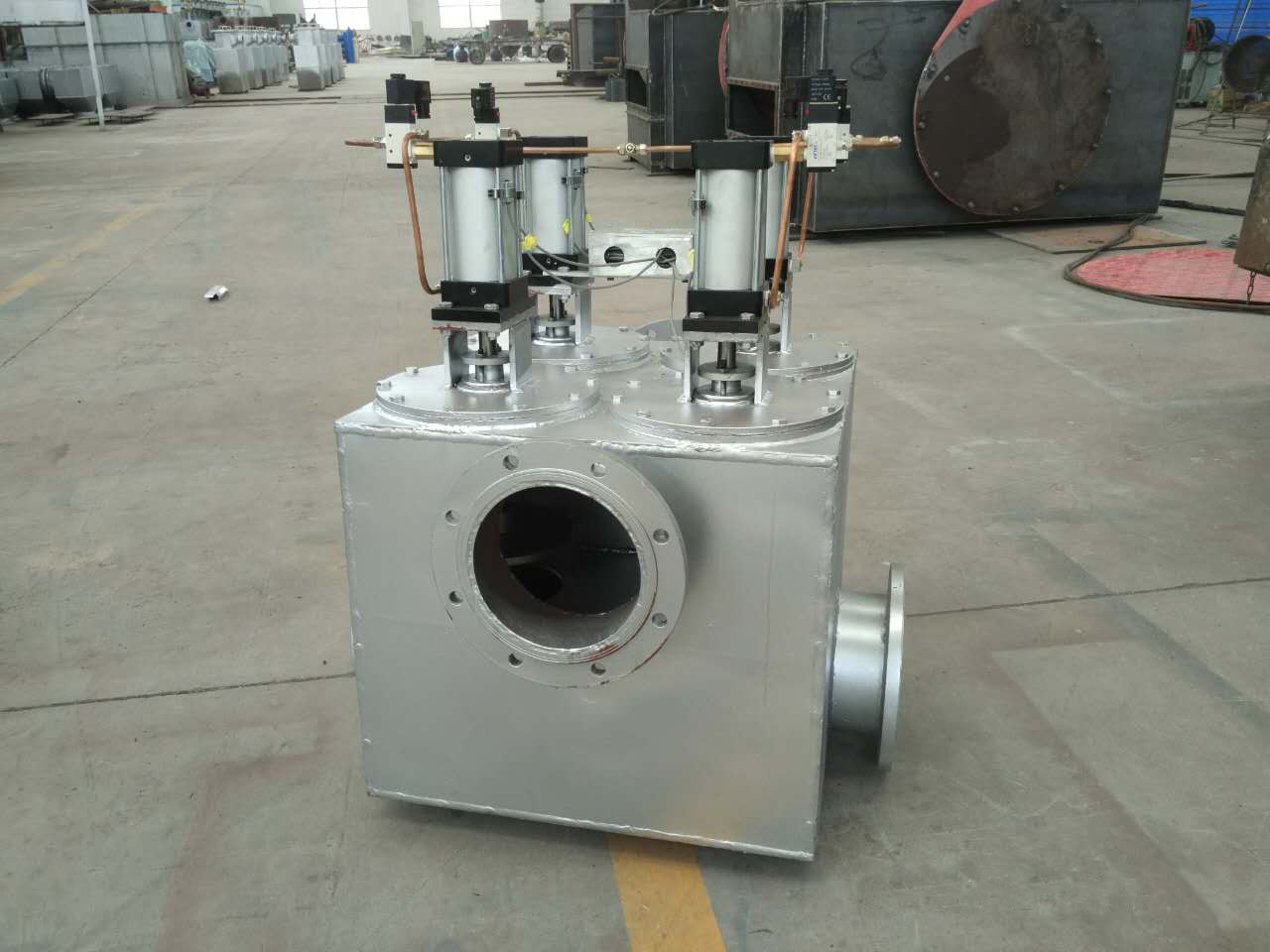

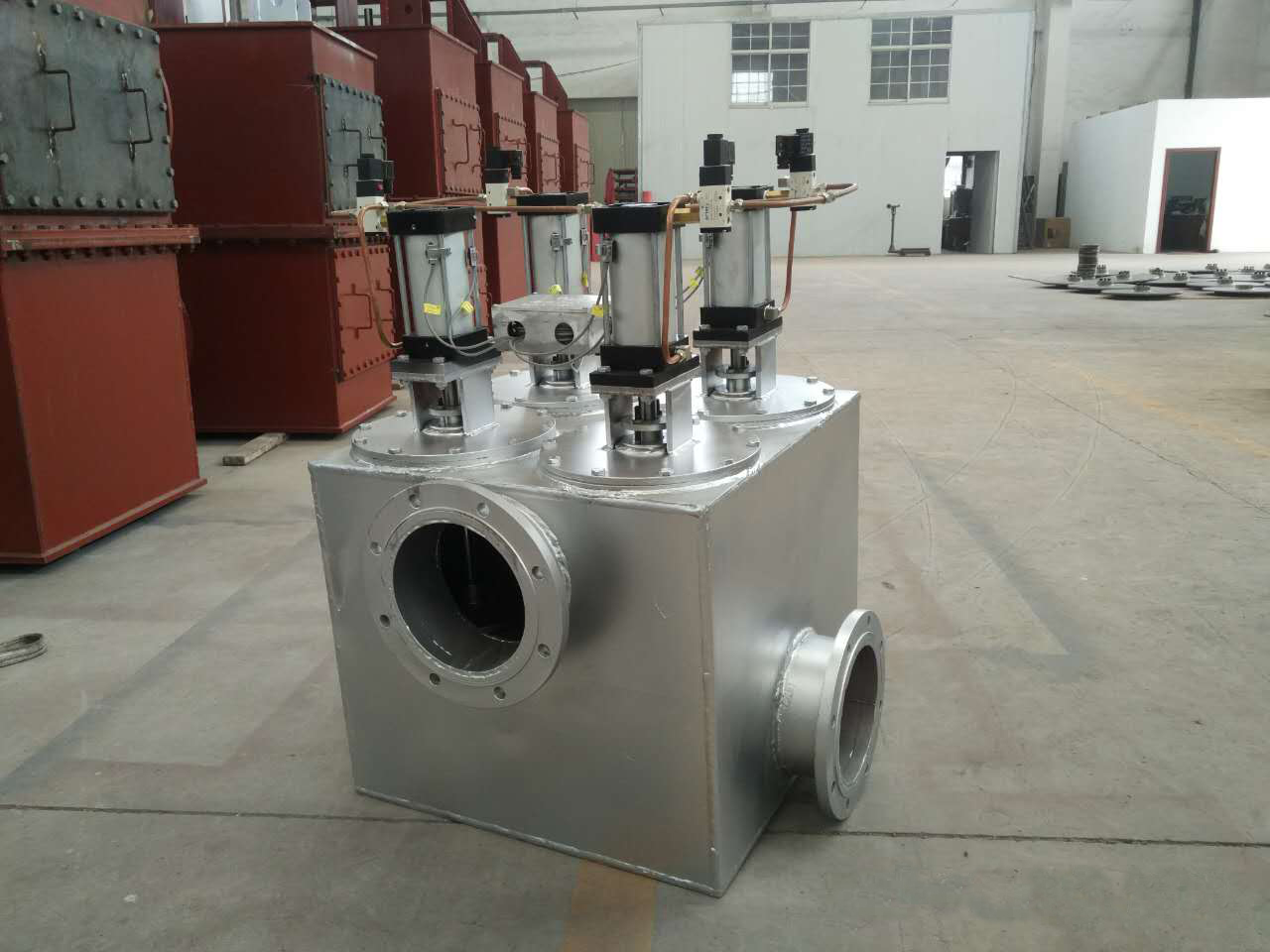

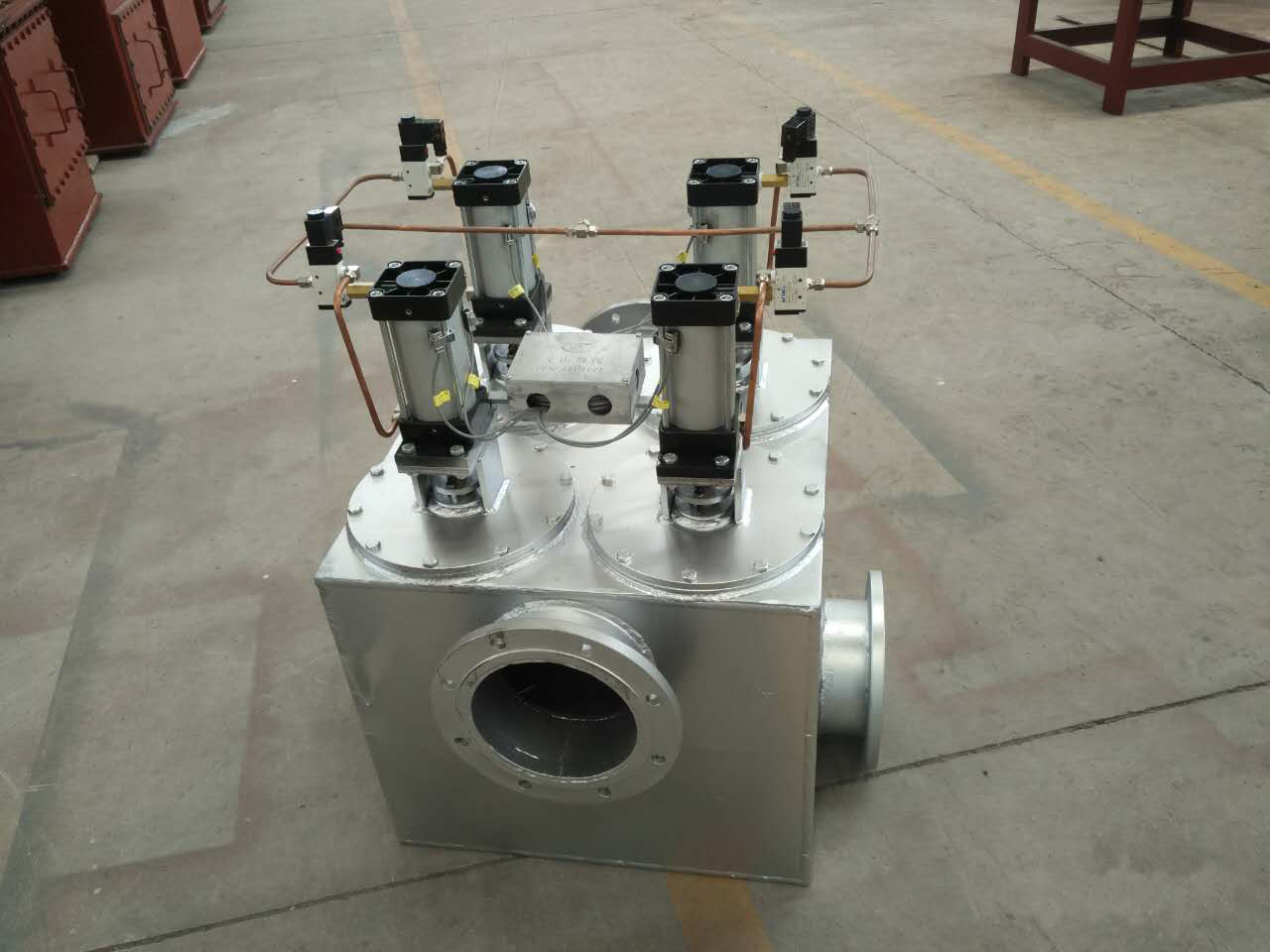

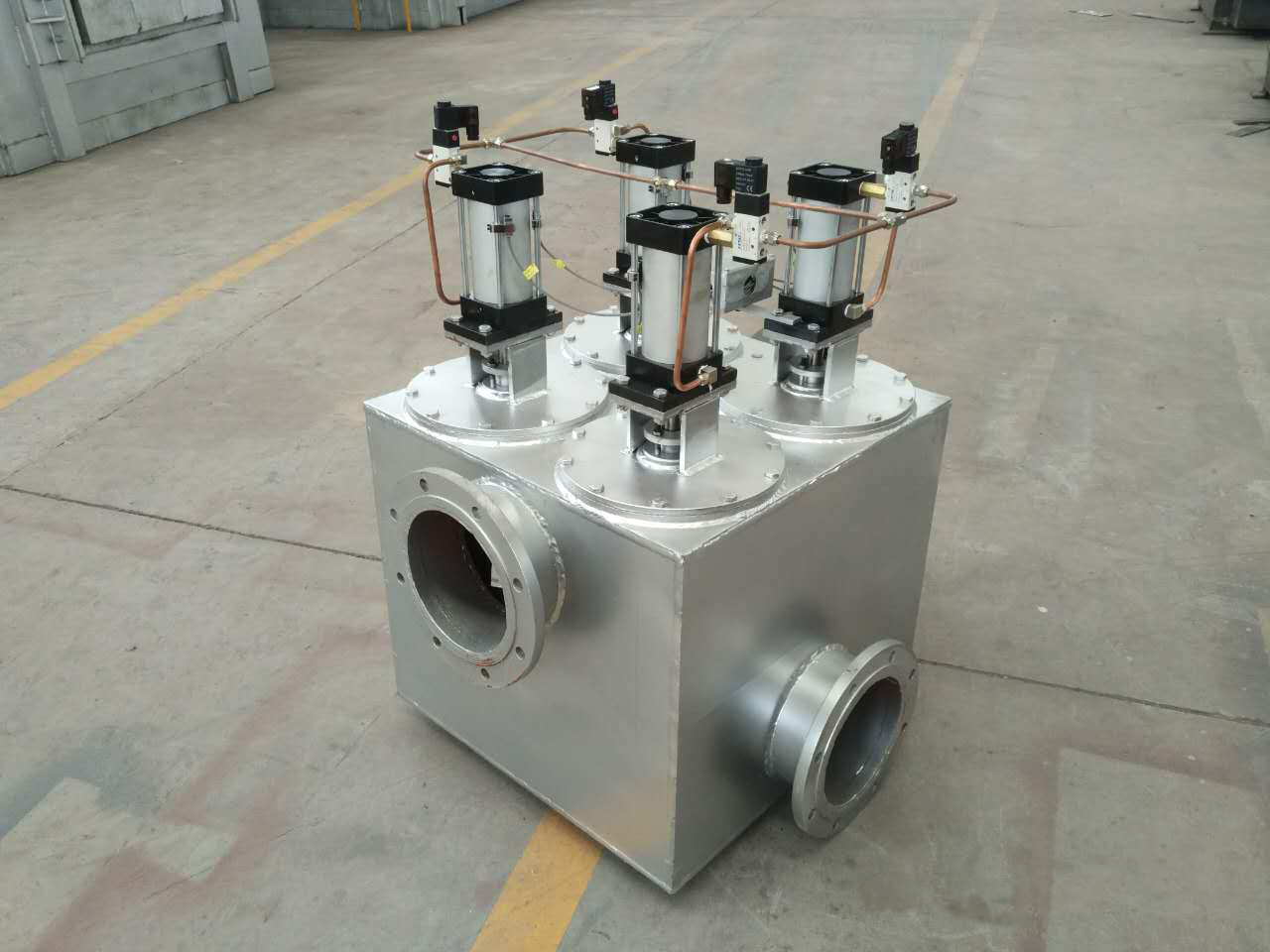

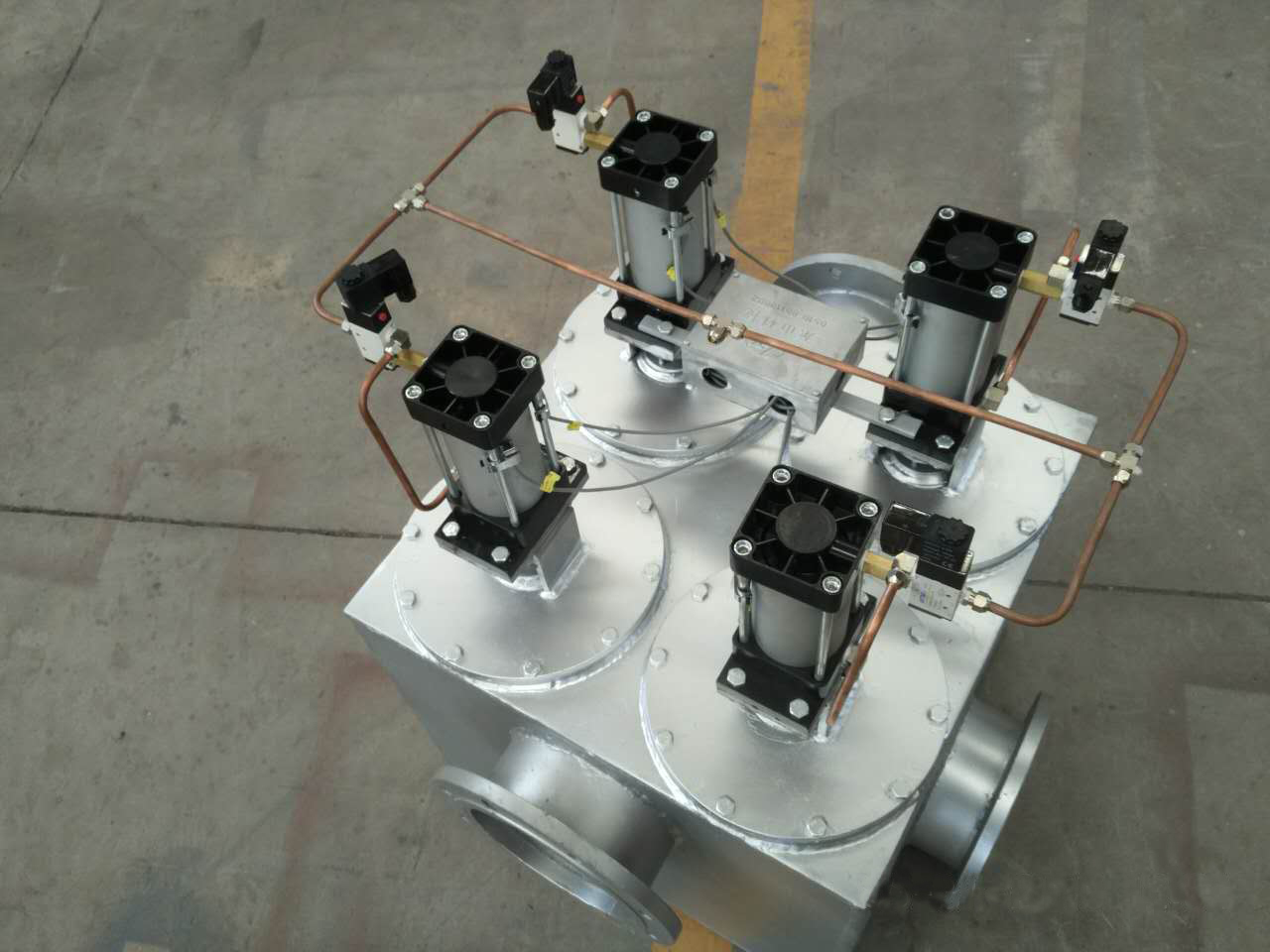

產品實體圖片











規格	L1	L2	L3	L4	L5	H1	H2	H3	H4
DN400	800	1640	900	1000	550	400	1000	1600	2544
DN500	900	1840	1000	1100	600	450	1150	1850	2931
DN600	1000	2040	1100	1200	650	500	1300	2100	3250
DN700	1100	2240	1200	1310	700	580	1480	2380	3650
DN800	1200	2440	1300	1410	750	630	1630	2630	3996
DN900	1300	2640	1400	1510	800	700	1800	2900	4416
DN1000	1400	2840	1500	1610	850	750	1950	3150	4766
DN1200	1600	3240	1700	1810	950	800	2200	3600	5290

規格	H5	D1	D2	K	S	m	t	n	d
DN400	20	540	495	3	400	8	34	16	23
DN500	24	645	600	3	450	8	34	16	23
DN600	24	755	705	3	500	8	34	20	26
DN700	28	860	810	3	550	8	34	24	26
DN800	28	975	920	3	600	8	34	24	30
DN900	30	1075	1020	3	650	8	34	24	30
DN1000	30	1175	1120	3	700	8	34	28	30
DN1200	30	1375	1320	3	800	8	34	32	30

注：進、出口方向可根據用戶要求靈活組合，若未在訂貨時聲明，則按（基本）圖所示制造。

閥門流量系數C值

規格DN(mm)	400	500	600	700	800	900	1000	1200
流量系數C	7400	11500	17000	23900	31900	41000	49000	7300

安裝須知

1、FG44系列閥門安裝接管時介質流向必須與閥門流向標志一致。

2、閥門安裝時氣缸必須處于垂直狀態。

3、閥門安裝時周圍需留出足夠的操作空間。

4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。

注意事項

1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；

2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。

3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。

4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮氣。

5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。

維護保養

保養項目	閥桿	油霧器	位置開關	閥桿密封圈	閥板密封圈	閥體內腔
保養內容	涂潤滑油	加油	檢查、緊固	檢查、更換	檢查、更換	清灰
保養周期	一周	一周	一月	二月	二月	六月

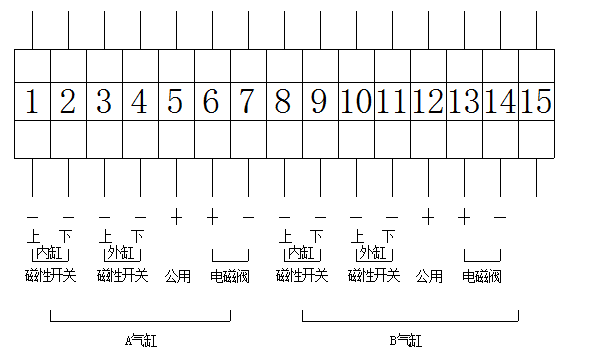

電控接線圖

FG44系列
