加熱爐中常見的閥門(下)

文章出處:江蘇鳳谷節能科技有限公司www.fzwdzs.com責任編輯:江蘇鳳谷節能科技有限公司www.fzwdzs.com人氣:-發表時間:2016-08-17 08:05【

1.6.6 蝶閥

蝶閥的操作元件是一個垂直于管道中心線的、能夠旋轉的圓板,通過調整該圓板與管道中心線的夾角,就能控制閥門的開度。蝶閥按驅動方式可以分為手動蝶閥、電動蝶閥與氣動蝶閥三種,其中氣動蝶閥的結構如圖1-40所示。蝶閥可以單獨操作,也可以集中控制,有體積小、重量輕、結構簡單、容易拆裝和維護、開關迅速、操作扭矩小的優點。對于干凈的氣體,蝶閥基本上也可以做到完全密封,但密封性能不如球閥、平板閥和旋塞閥,因而大多數蝶閥用于流體流量的調節。


1.6.7 盲板閥

盲板閥也稱為眼鏡閥,主要用于大直徑燃氣管道的切斷操作,用來實現燃氣管道的切斷、隔離、調配等功能。盲板閥的閥板與管道中心線垂直,并且垂直于管道中心線動作。盲板閥的閥板通常做成扇形,其上有一個盲孔和一個通孔。當閥板圍繞扇形中心旋轉時,盲孔置于管道內就將管道切斷,通孔置于管道內就將管道接通。

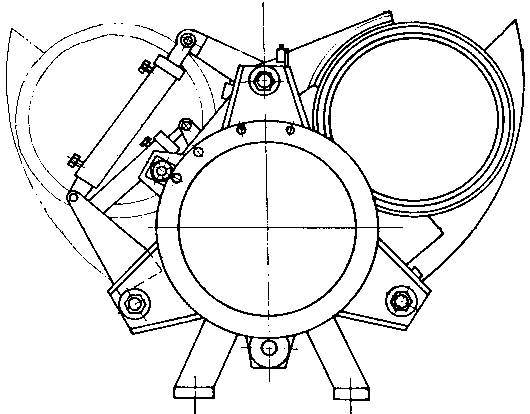

盲板閥按驅動方式可以分為手動、電動、液壓和氣動幾種方式,按安裝方式可以分為正裝和倒裝兩種方式。圖1-41示出了正裝的液壓盲板閥的結構圖。

值得指出的是,盲板閥的開閉必須有三個動作才能完成,即:夾持環松開—盲板就位—夾持環夾緊。在大口徑管道上使用的盲板閥,通常還需要與其他閥門、放散裝置等相配合使用,共同組成閥門組才能實現開閉管道的工藝目的。



4-33 液壓盲板閥結構圖
