1．解釋下列名詞：

加工硬化、回復(fù)、再結(jié)晶、熱加工、冷加工。

答：加工硬化：隨著塑性變形的增加，金屬的強(qiáng)度、硬度迅速增加；也會(huì)塑性、韌性迅速下降的現(xiàn)象。

回復(fù)：為了消除金屬的加工硬化現(xiàn)象，將變形金屬加熱到某一溫度，以使其組織和性能發(fā)生變化。在加熱溫度較低時(shí)，原子的活動(dòng)能力不大，這時(shí)金屬的晶粒大小和形狀沒有明顯的變化，只是在晶內(nèi)發(fā)生點(diǎn)缺陷的消失以及位錯(cuò)的遷移等變化，因此，這時(shí)金屬的強(qiáng)度、硬度和塑性等機(jī)械性能變化不大，而只是使內(nèi)應(yīng)力及電阻率等性能顯著降低。此階段為回復(fù)階段。

再結(jié)晶：被加熱到較高的溫度時(shí)，原子也具有較大的活動(dòng)能力，使晶粒的外形開始變化。從破碎拉長的晶粒變成新的等軸晶粒。和變形前的晶粒形狀相似，晶格類型相同，把這一階段稱為“再結(jié)晶”。

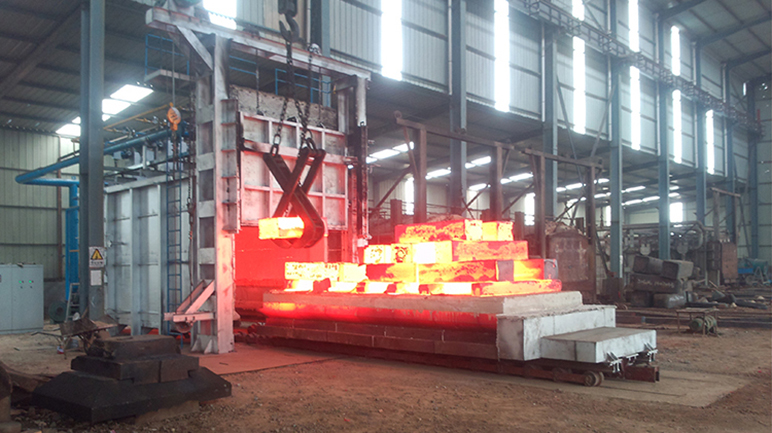

熱加工：將金屬加熱到再結(jié)晶溫度以上一定溫度進(jìn)行壓力加工。

冷加工：在再結(jié)晶溫度以下進(jìn)行的壓力加工。

2．產(chǎn)生加工硬化的原因是什么？加工硬化在金屬加工中有什么利弊？

答：①隨著變形的增加，晶粒逐漸被拉長，直至破碎，這樣使各晶粒都破碎成細(xì)碎的亞晶粒，變形愈大，晶粒破碎的程度愈大，這樣使位錯(cuò)密度顯著增加；同時(shí)細(xì)碎的亞晶粒也隨著晶粒的拉長而被拉長。因此，隨著變形量的增加，由于晶粒破碎和位錯(cuò)密度的增加，金屬的塑性變形抗力將迅速增大，即強(qiáng)度和硬度顯著提高，而塑性和韌性下降產(chǎn)生所謂“加工硬化”現(xiàn)象。②金屬的加工硬化現(xiàn)象會(huì)給金屬的進(jìn)一步加工帶來困難，如鋼板在冷軋過程中會(huì)越軋?jiān)接?，以致最后軋不?dòng)。另一方面人們可以利用加工硬化現(xiàn)象，來提高金屬強(qiáng)度和硬度，如冷拔高強(qiáng)度鋼絲就是利用冷加工變形產(chǎn)生的加工硬化來提高鋼絲的強(qiáng)度的。加工硬化也是某些壓力加工工藝能夠?qū)崿F(xiàn)的重要因素。如冷拉鋼絲拉過?？椎牟糠郑捎诎l(fā)生了加工硬化，不再繼續(xù)變形而使變形轉(zhuǎn)移到尚未拉過?？椎牟糠?，這樣鋼絲才可以繼續(xù)通過?？锥尚?。

3．劃分冷加工和熱加工的主要條件是什么？

答：主要是再結(jié)晶溫度。在再結(jié)晶溫度以下進(jìn)行的壓力加工為冷加工，產(chǎn)生加工硬化現(xiàn)象；反之為熱加工，產(chǎn)生的加工硬化現(xiàn)象被再結(jié)晶所消除。

4．與冷加工比較，熱加工給金屬件帶來的益處有哪些？

答：（1）通過熱加工，可使鑄態(tài)金屬中的氣孔焊合，從而使其致密度得以提高。

（2）通過熱加工，可使鑄態(tài)金屬中的枝晶和柱狀晶破碎，從而使晶粒細(xì)化，機(jī)械性能提高。

（3）通過熱加工，可使鑄態(tài)金屬中的枝晶偏析和非金屬夾雜分布發(fā)生改變，使它們沿著變形的方向細(xì)碎拉長，形成熱壓力加工“纖維組織”（流線），使縱向的強(qiáng)度、塑性和韌性顯著大于橫向。如果合理利用熱加工流線，盡量使流線與零件工作時(shí)承受的最大拉應(yīng)力方向一致，而與外加切應(yīng)力或沖擊力相垂直，可提高零件使用壽命。

5．為什么細(xì)晶粒鋼強(qiáng)度高，塑性，韌性也好？

答：晶界是阻礙位錯(cuò)運(yùn)動(dòng)的，而各晶粒位向不同，互相約束，也阻礙晶粒的變形。因此，金屬的晶粒愈細(xì)，其晶界總面積愈大，每個(gè)晶粒周圍不同取向的晶粒數(shù)便愈多，對塑性變形的抗力也愈大。因此，金屬的晶粒愈細(xì)強(qiáng)度愈高。同時(shí)晶粒愈細(xì)，金屬單位體積中的晶粒數(shù)便越多，變形時(shí)同樣的變形量便可分散在更多的晶粒中發(fā)生，產(chǎn)生較均勻的變形，而不致造成局部的應(yīng)力集中，引起裂紋的過早產(chǎn)生和發(fā)展。因此，塑性，韌性也越好。

6．金屬經(jīng)冷塑性變形后，組織和性能發(fā)生什么變化？

答：①晶粒沿變形方向拉長，性能趨于各向異性，如縱向的強(qiáng)度和塑性遠(yuǎn)大于橫向等；②晶粒破碎，位錯(cuò)密度增加，產(chǎn)生加工硬化，即隨著變形量的增加，強(qiáng)度和硬度顯著提高，而塑性和韌性下降；③織構(gòu)現(xiàn)象的產(chǎn)生，即隨著變形的發(fā)生，不僅金屬中的晶粒會(huì)被破碎拉長，而且各晶粒的晶格位向也會(huì)沿著變形的方向同時(shí)發(fā)生轉(zhuǎn)動(dòng)，轉(zhuǎn)動(dòng)結(jié)果金屬中每個(gè)晶粒的晶格位向趨于大體一致，產(chǎn)生織構(gòu)現(xiàn)象；④冷壓力加工過程中由于材料各部分的變形不均勻或晶粒內(nèi)各部分和各晶粒間的變形不均勻，金屬內(nèi)部會(huì)形成殘余的內(nèi)應(yīng)力，這在一般情況下都是不利的，會(huì)引起零件尺寸不穩(wěn)定。

7．分析加工硬化對金屬材料的強(qiáng)化作用？

答：隨著塑性變形的進(jìn)行，位錯(cuò)密度不斷增加，因此位錯(cuò)在運(yùn)動(dòng)時(shí)的相互交割、位錯(cuò)纏結(jié)加劇，使位錯(cuò)運(yùn)動(dòng)的阻力增大，引起變形抗力的增加。這樣，金屬的塑性變形就變得困難，要繼續(xù)變形就必須增大外力，因此提高了金屬的強(qiáng)度。

8．已知金屬鎢、鐵、鉛、錫的熔點(diǎn)分別為3380℃、1538℃、327℃、232℃，試計(jì)算這些金屬的最低再結(jié)晶溫度，并分析鎢和鐵在1100℃下的加工、鉛和錫在室溫（20℃）下的加工各為何種加工？

答：T再=0.4T熔；鎢T再=[0.4*（3380+273）]-273=1188.2℃; 鐵T再=[0.4*（1538+273）]-273=451.4℃; 鉛T再=[0.4*（327+273）]-273=-33℃; 錫T再=[0.4*（232+273）]-273=-71℃.由于鎢T再為1188.2℃＞1100℃，因此屬于熱加工；鐵T再為451.4℃＜1100℃，因此屬于冷加工；鉛T再為-33℃＜20℃，屬于冷加工；錫T再為-71＜20℃，屬于冷加工。

9．在制造齒輪時(shí)，有時(shí)采用噴丸法（即將金屬丸噴射到零件表面上）使齒面得以強(qiáng)化。試分析強(qiáng)化原因。

答：高速金屬丸噴射到零件表面上，使工件表面層產(chǎn)生塑性變形，形成一定厚度的加工硬化層，使齒面的強(qiáng)度、硬度升高。
